Фаза, ноль, земля, автоматы, УЗО и розетки — простым языком и с мемами. Крути вниз: разберём, откуда вообще берётся 220 в твоей стене и что тебя от него спасает.
ПОГРУЖАЕМСЯ В НЕДРА БАЗОВОЙ СТАНЦИИ
Вопрос №1
Откуда берётся электричество в твоей квартире?
Весь экшен начинается далеко от тебя — иногда за сотни километров. Ядерный реактор, газовая турбина или сила воды. Это просто источники огромной энергии, которая в чистом виде нам не нужна. Но если заставить её крутить генератор — получаем ток.
☢️
Реактор
Греет воду → пар → крутит турбину
🔥
Газовая турбина
Сжигаем топливо → вращение
🌊
Сила воды
Вода падает → крутит лопасти
Общий знаменатель один: что-то крутит вал генератора. А что именно там превращает вращение в ток — сейчас разберём.
Принцип работы
Генератор: магнит крутится — в обмотках рождается ток
Если совсем упростить — это вращающееся магнитное поле и три обмотки вокруг него. Когда поле проходит мимо обмотки, в ней наводится переменное напряжение — та самая синусоида, что гуляет то в плюс, то в минус.
Обмоток три, и стоят они со сдвигом 120° друг к другу. Поэтому напряжения появляются не разом, а по очереди — это и есть трёхфазная система.
Что такое фаза? Это «высота» вращения 🔄 → 〰️
Магнит крутится по кругу с постоянной скоростью. Берём его высоту в каждый момент — и она по пунктирной линии «переезжает» направо, рисуя синусоиду. Вот это плавное вверх-вниз и есть напряжение одной фазы. Покрути магнит сам — потяни мышкой по кругу 👇
θ = 0°U = 0%
Один полный оборот магнита = один период синусоиды. Тяни по кругу — увидишь, как угол превращается в напряжение.
Трёхфазная система
Три обмотки → три фазы со сдвигом 120°
Та же история, но обмоток три, и стоят они со сдвигом 120°. Поэтому их синусоиды появляются по очереди — и образуют трёхфазную систему.
Каждая обмотка даёт свою синусоиду
Фаза AФаза BФаза C
Яркость обмотки = модуль напряжения прямо сейчас. Справа — те же три синусоиды в реальном времени.
Трёхфазка и нейтраль
Шесть проводов? Дороговато. Соединяем звездой
У каждой обмотки два конца → три обмотки = шесть проводов. Тянуть шесть жил через полстраны — так себе удовольствие.
Инженеры берут по одному концу от каждой обмотки и сводят в общую точку — нейтраль. Остаётся 4 провода: три фазы + ноль.
6 проводов → 4 провода. Экономия меди, которую «можно и на пиво подрезать». Но не будем.
Доставка до дома
Высокое напряжение в пути, трансформатор — у двора
Подать «удлинителем» 220 В через сотни километров не выйдет: при низком напряжении ток огромный, провода греются, потери дикие. Поэтому напряжение сначала повышают, гонят по ЛЭП, а у домов понижают на трансформаторе — той самой жужжащей будке во дворе.

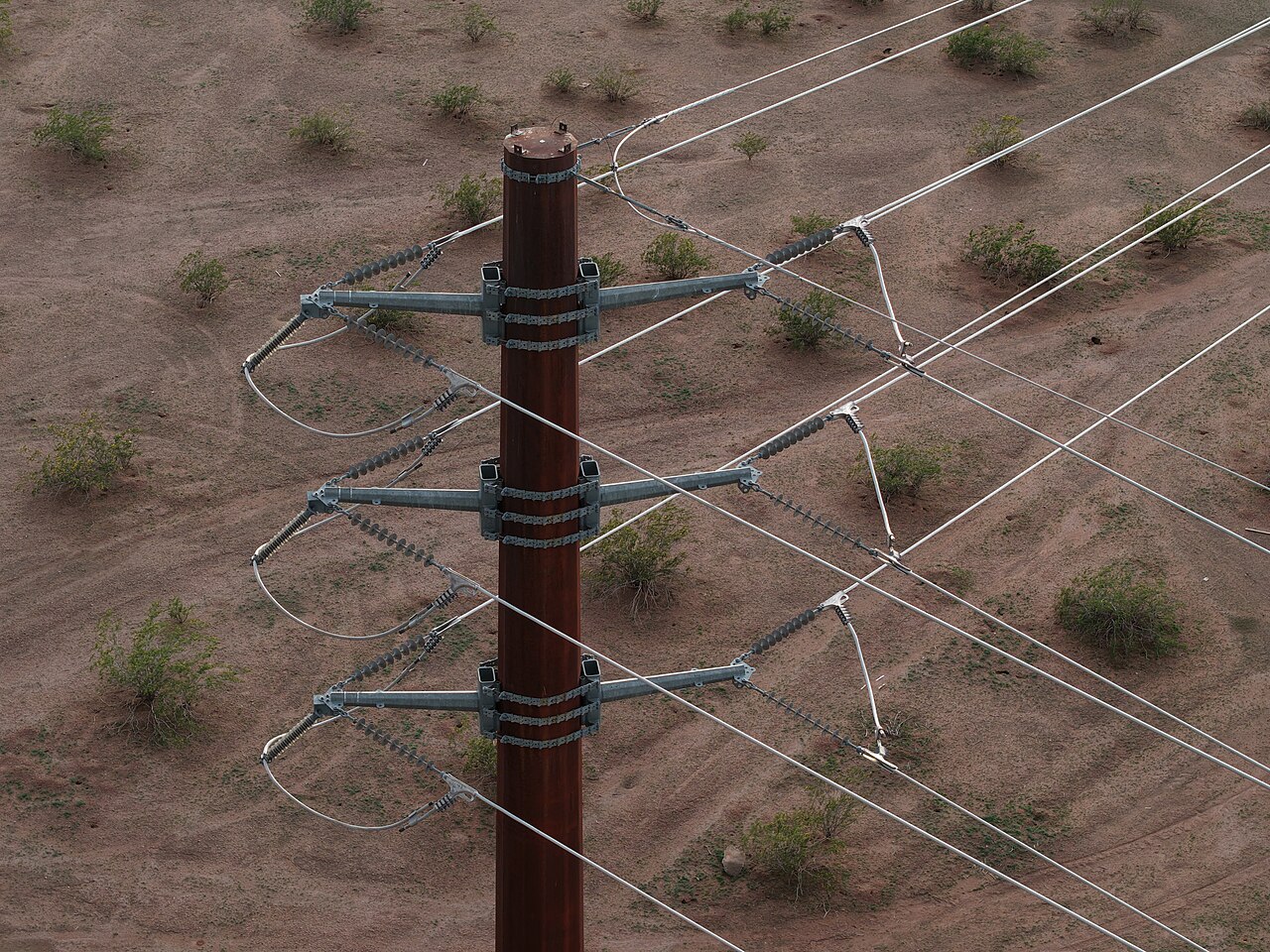

фото: Wikimedia · CC0Те самые высоковольтные линии: на больших расстояниях гонят сотни киловольт — чтобы ток был меньше, а провода не грелись.
Меньше витков на выходе → ниже напряжение. Связь — только через магнитное поле, обмотки не касаются.

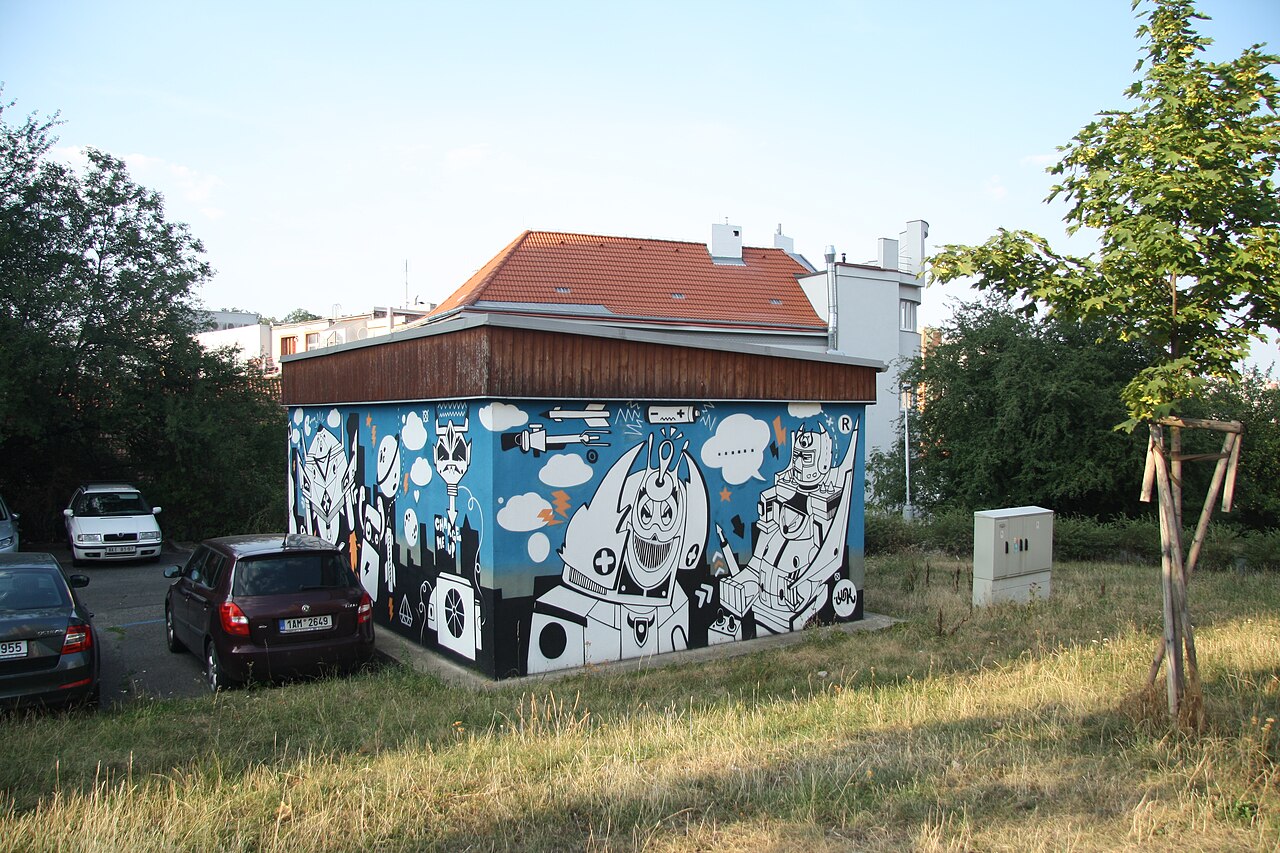

фото: Wikimedia · CC BY-SAТа самая жужжащая будка во дворе — это и есть понижающий трансформатор у дома.
Вторичные обмотки тоже соединены звездой, общая точка — нейтраль, и она заземлена. С трёх концов — три фазы.
Напряжение у тебя дома
400 между фазами, 230 между фазой и нулём
Между двумя фазами — около 400 В (по старой привычке говорят «380»). Между любой фазой и нулём — около 230 В (в быту «220»). В розетку к тебе приходит именно фаза + ноль.
«А куда делись ещё две фазы из трёх?» — их раскидали по другим квартирам, чтобы нагрузка распределялась равномерно и всем досталось поровну.
~400Вмежду фазами
~230Вфаза ↔ ноль
50 Гцчастота сети
3 фазына стояк дома
3 фазы из трансформатора → распределены по квартирам. Твоя — одна фаза + ноль.
Переменный ток
Почему ток в розетке 50 раз в секунду меняет сторону
В розетке — переменный ток (AC): напряжение качается синусоидой, ток бежит то туда, то обратно 50 раз в секунду. В батарейке — постоянный (DC): всегда в одну сторону.
Зачем так сложно? Только переменное напряжение легко трансформируется — повышается для передачи по ЛЭП и понижается у дома. С постоянным так дёшево не выйдет. Поэтому всю страну питают переменкой.
DC — ровный ручеёк в одну сторону. AC — морской прибой: туда-сюда, но работу делает исправно. 50 Гц = 50 полных качаний в секунду.
Точки — заряды в проводе. У AC они дышат туда-обратно, у DC — едут ровно в одну сторону.
Практика · вольтметр
Замерь сам: ткни щупами в две точки
Кликни по двум терминалам ниже 🔌
Подключи два щупа к шинам в щитке — вольтметр покажет напряжение между выбранными точками. Кликни по двум терминалам ниже. Между фазами — линейное, фаза↔ноль — фазное (то самое бытовое).
красный щуп (V): —чёрный щуп (COM): —
L↔L ≈ 400 В · L↔N ≈ 230 В · N↔⏚ ≈ 0 В. Линейное больше фазного в √3 ≈ 1.73 раза.
База на воде
Напряжение, ток и сопротивление — на пальцах через воду
Представь воду в трубе. Напряжение (U) — давление насоса. Ток (I) — сколько воды течёт. Сопротивление (R) — насколько узкая труба. Закон Ома: I = U / R. Поднял давление — потекло сильнее; сузил трубу — слабее.
5.0 А
ток I = U / R
Меньше сопротивление при том же напряжении → больше ток. Сопротивление почти исчезло (КЗ) → ток рвётся вверх. Вот почему его надо ограничивать автоматом.
Перед защитой — про ток
Ток всегда идёт через нагрузку
Возьмём чайник. Напряжение гонит ток по нагревательному ТЭНу — это препятствие на пути, она же нагрузка. Ток греет ТЭН, вода кипит и ток спокойно возвращается по нулю.
Нагрузки мало или нет совсем — ток растёт. Поэтому мы не хотим, чтобы он уходил мимо потребителя (утечка → УЗО) или шёл напрямую фаза-ноль (КЗ → автомат).
Нормальный ток: фаза → нагрузка → ноль. Всё, что мимо этого пути, — повод для защиты.
Нагрузка ограничивает ток. Убери её — ток взлетает.
Вопрос №2 · защита
Автомат: следит, чтобы ток не превысил норму
У каждого кабеля свой предел. Розетки часто на 16 А, свет — на 10 А. Высокий ток = нагрев = шанс подпалить провод в стене. Если ток выше нормы — автомат рвёт цепь. Включи слишком много в одну розетку — и «выбьет пробки».
Подключай нагрузку в одну розетку 👇
0.0 А
0 Вт · норма автомата 16 А
⏻ ЦЕПЬ ЗАМКНУТА · ВСЁ ОК
А «пробки» — это что?
Раньше вместо автоматов стояли плавкие предохранители: тонкая вставка грелась и перегорала, жертвуя собой ради проводов. Потом — народная инженерия: жучки, проволочки, монетки…
Поставил «жучок» помощнее → слабым местом станет не пробка, а провод в стене. Не тот апгрейд, что хотелось бы.

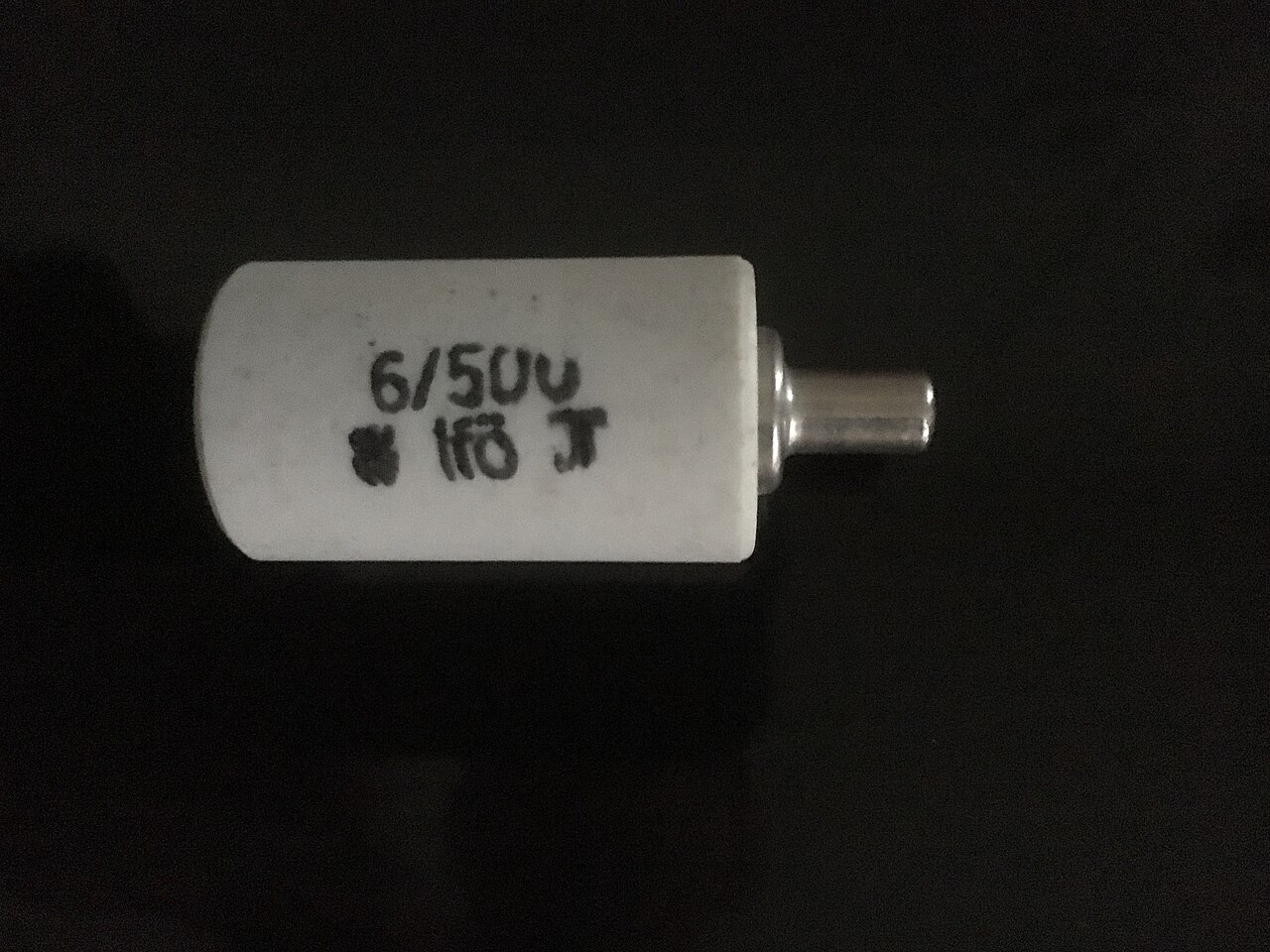

фото: Wikimedia · CC BY-SAТа самая «пробка»: внутри керамики — тонкая плавкая вставка. Ток выше нормы → она перегорает и жертвует собой ради проводов.
Что внутри щелчка
Анатомия автомата: щёлкни рычажком
Внутри — две защиты. Тепловая (биметалл) реагирует на долгую перегрузку, электромагнитная (катушка) — на резкий бросок тока при КЗ. Итог один: рычажок падает вниз и рвёт цепь. Пощёлкай 👇
⏻ ВКЛЮЧЁН · I
1
Рычажок (флажок)
Вверх — включён (I), вниз — отключён (O). По нему сразу видно состояние линии.
2
Тепловой расцепитель
Биметаллическая пластина гнётся от долгого превышения тока — защита от перегруза.
3
Электромагнитный расцепитель
Катушка мгновенно отбрасывает контакты при коротком замыкании — отсечка.
4
Клеммы + номинал
Винтовые зажимы сверху и снизу. На корпусе — номинал: C16, B25… Это предел тока линии.
Маркировка автомата
Что значит «C16» на корпусе: буква и число
Число — номинальный ток, который автомат держит спокойно (16 А). Буква — характеристика: насколько резкий бросок тока нужен для мгновенной отсечки. Переключай букву — смотри на маркировку автомата.
B
B — отсечка 3–5×
Срабатывает уже при 3–5-кратном токе. Для освещения и длинных линий со слабыми токами КЗ. Самый «нервный».
C
C — отсечка 5–10×
Самый ходовой в быту. Терпит пусковые броски техники, но КЗ ловит. То самое C16 на розетки.
D
D — отсечка 10–20×
Для движков, насосов, станков с большими пусковыми токами. В обычной квартире почти не встретишь.
Сейчас выбран C16: спокойно держит 16 А, мгновенная отсечка при коротком в 5–10 раз выше.
Почему нельзя «жучок»
Провод — тоже предохранитель. Толще медь — больше тока
Автомат подбирают под провод, а не наоборот. Тонкая жила выдержит мало тока, толстая — больше. Поставишь автомат мощнее, чем тянет провод — провод нагреется раньше, чем выбьет автомат. Крути ток и сечение — смотри, когда жила краснеет.
✓ В норме · провод холодный
«Жучок» делает слабым местом провод в стене. Он греется в скрытой проводке, где ты этого не видишь — до запаха или дыма.
Короткое замыкание
КЗ — это когда фаза и ноль встретились без нагрузки
В норме ток идёт через нагрузку — лампочку, чайник, блок питания — и спокойно возвращается. При коротком замыкании нагрузки почти нет: сопротивление крошечное, ток резко улетает вверх, провода испытывают эмоции, на которые не подписывались. Срабатывает электромагнитная отсечка автомата.
Тепловая часть автомата — на долгую перегрузку. Электромагнитная — на резкий бросок тока при КЗ. Если автомат снова выбивает — не держи его силой, он просто сообщает: в линии проблема.
УЗО · защита от утечки
УЗО: сколько ушло по фазе — столько вернись по нулю
Автомат бережёт провод от перегруза и КЗ. А УЗО ловит другое — утечку тока: когда часть тока ушла не через потребителя, а «в сторону» (мокрый корпус, пробитая изоляция, человек). Оно сравнивает ток туда и обратно: разошлось — рвёт линию.
5.000 Аушло по фазе
5.000 Авернулось по нулю
0 мАразница (утечка)
✓ БАЛАНС · ЛИНИЯ ПОД НАПРЯЖЕНИЕМ
Дифавтомат = автомат + УЗО в одном корпусе. Раз в месяц жми кнопку «ТЕСТ» — проверяешь, что эти ребята вообще способны отключаться. С обычными автоматами щёлкать ради развлечения не надо, но перед работами автомат отключать обязательно.

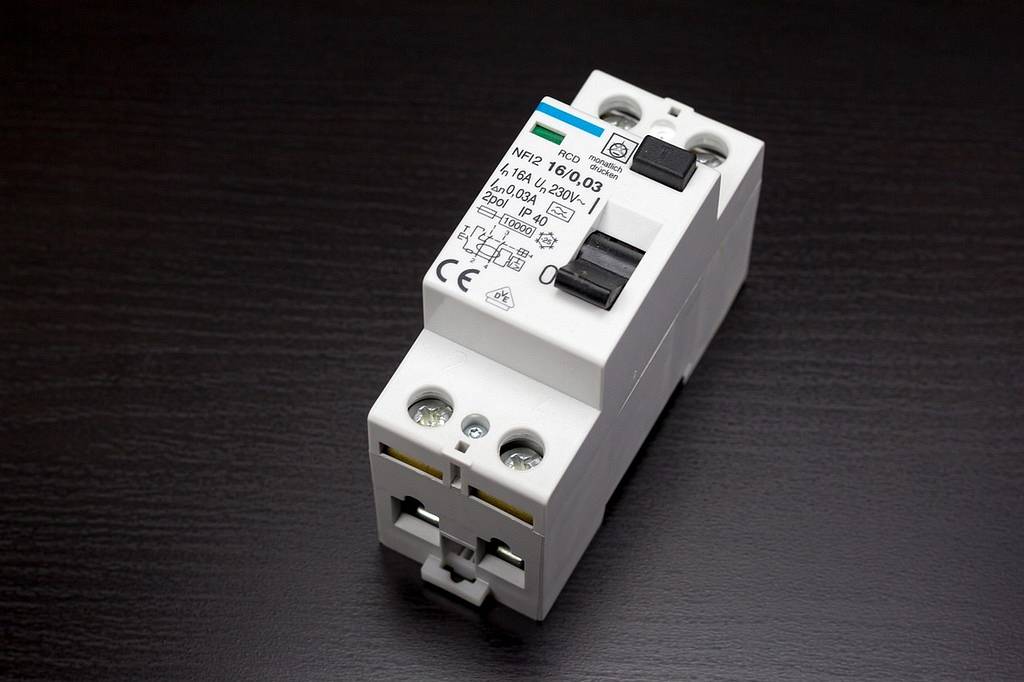

фото: Wikimedia · CC0Так выглядит УЗО в щитке. Маленькая кнопка на корпусе — это «ТЕСТ».
База на пальцах
Фаза, ноль и земля — кто есть кто
ФАЗА
Приносит энергию
Провод с напряжением относительно земли и нуля. Именно он «щипает за палец». С фазой шутки заканчиваются быстро.
НОЛЬ
Обратный путь
Рабочий проводник, по которому ток возвращается. Но «ноль» ≠ «безопасно»: при обрыве или кривом монтаже на нём тоже бывает напряжение.
ЗЕМЛЯ ⏚
Защита
В норме ток через неё не идёт. Нужна на случай неисправности — увести опасный потенциал с корпуса прибора.
Правило №1, выбитое золотом на щитке: не уверен — не трожь.
Земля в деле
Пробой на корпус: земля уводит ток мимо тебя
Изоляция внутри прибора повредилась, фаза легла на металлический корпус. Без защиты дотронешься — ток пойдёт через тебя в землю. Заземление даёт току путь полегче: он уходит по жёлто-зелёному проводу, ток подскакивает и выбивает автомат — линия мертва раньше, чем ты успел испугаться.
⏻ ЛИНИЯ ПОД НАПРЯЖЕНИЕМ
Без земли корпус прибора может молча оказаться под фазой, а узнаешь ты об этом пальцем. С землёй защита отрабатывает за доли секунды.
Где легко ошибиться
Выключатель должен рвать фазу, а не ноль
Свет погас — для глаз результат одинаковый. Но если выключатель рвёт ноль, то на патроне остаётся фаза, хоть лампа и не горит. Меняешь лампочку «ведь не горит же» — и привет. Переключай режим и смотри на патрон:
💡
ПАТРОН ОБЕСТОЧЕН
ВЫКЛЮЧАТЕЛЬ РАЗРЫВАЕТ:
Практика
Индикаторная отвёртка: находим фазу
Жалом касаешься контакта, пальцем — площадки на ручке. Загорелась — это фаза. Не загорелась — ноль или земля (их отвёртка не различает). И главное: цветам верим только после проверки — предыдущий «мастер» мог намудрить.
🌿
Не спеша, без шиша, четыре карандаша, черемша…
…со спокойной душой, без суеты, вдумчиво, в хорошем настроении — берём в руки старый добрый мультиметр или индикаторную отвёртку. 🧘
🤲…что же взять?

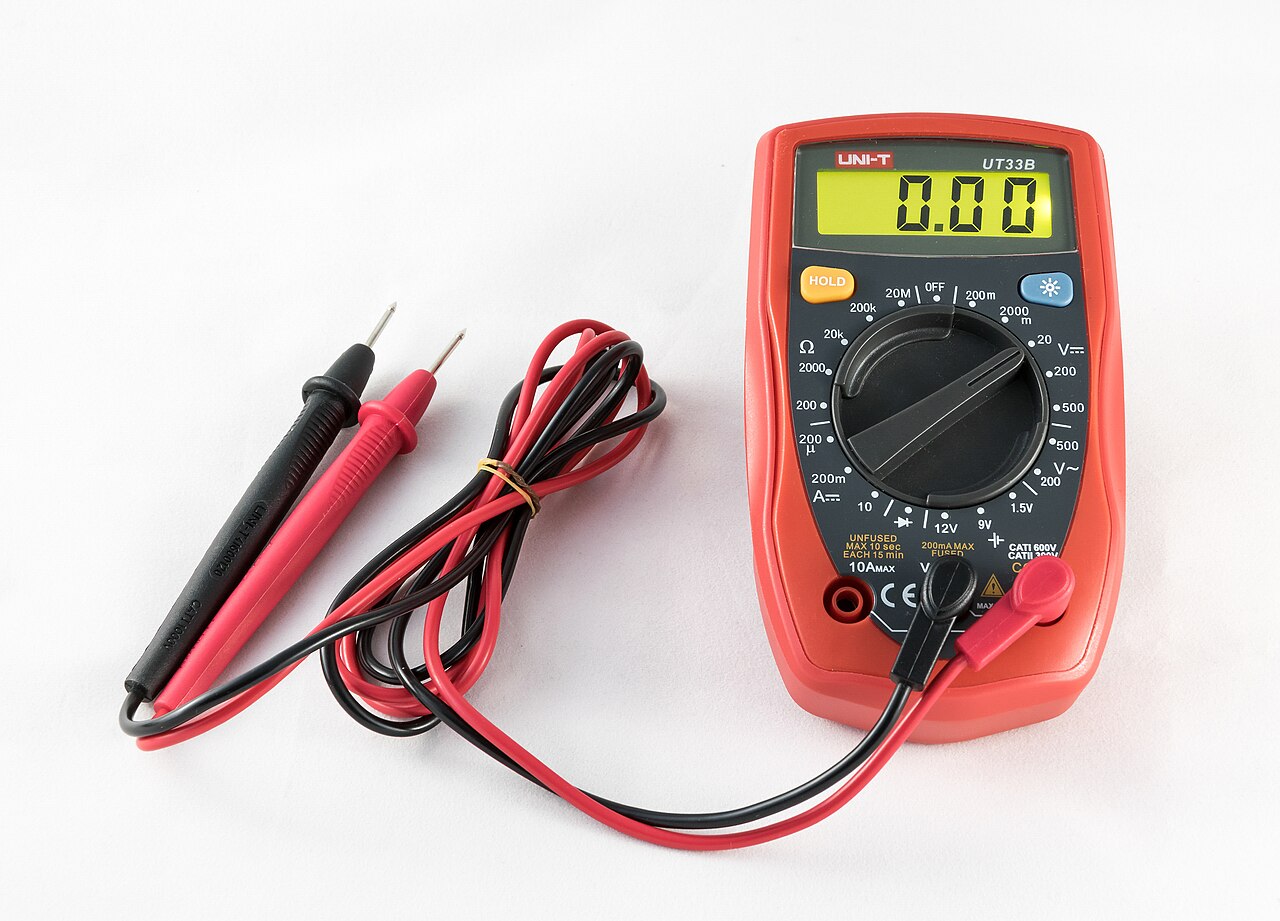

фото: Wikimedia · CC BY-SAВот он — мультиметр: покажет и есть ли напряжение, и сколько именно.
Перед тобой три провода. Цвета — как повезло. Ткни отвёрткой в каждый:
⤴ выбери провод
Отвёртка отлично ищет фазу, но ноль и землю не различает — для них нужен прибор, щиток или маркировка.
Скрытые функции отвёртки 🔍
Про них написано в инструкции, но кто ж её читает. У электронных моделей с батарейкой их обычно три:
🔋
Проверка самой отвёртки
Коснись пальцами одновременно жала и верхнего контакта. Загорелась — батарейка и схема живы. Нет — либо села, либо отвёртке пора в помойку.
📡
Бесконтактный поиск
Ведёшь вдоль стены — пищит/светится там, где рядом живая фаза. Чтобы сверлом не попасть прямо в провод. Точность не хирургическая, это подсказка.
〰️
Прозвонка
Некоторые умеют проверять цепь на обрыв — но только без напряжения. Вырубил питание → тыкаешь выключатель, лампочку, предохранитель. Цепь цела — индикатор реагирует.

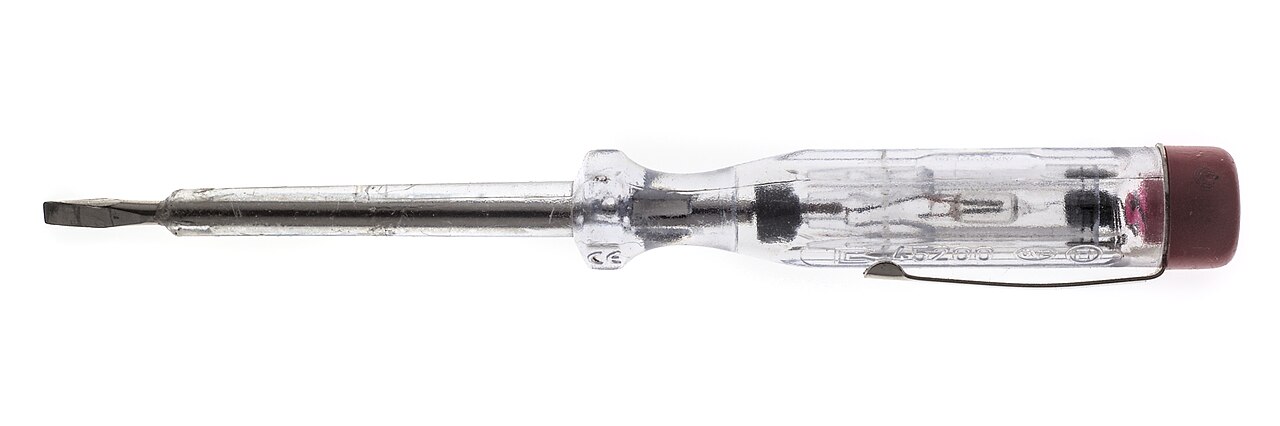

фото: Wikimedia · CC BY-SAКлассическая индикаторная отвёртка: жало + площадка на торце ручки.
Как определить провода после снятия розетки
Отключил автомат, проверил отсутствие напряжения.
Снял рамку, аккуратно развёл провода, чтобы не касались.
Кратковременно включил питание — иначе фазу не найти.
Прошёлся отвёрткой: светится = фаза, два других — ноль и земля.
Ноль от земли подтвердил по щитку, маркировке или прибором.
В розетке и рядом с оголёнными проводами за жало не держимся никогда.
Финальный чек-лист
Отключил → проверил → не поверил → проверил ещё раз

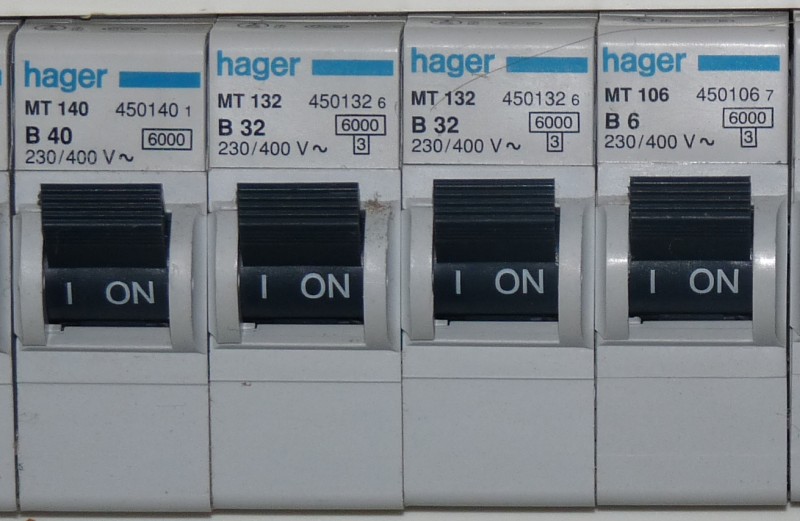

фото: Wikimedia · CC BY-SAТвой щиток: автоматы с подписью номинала (B16, B32…). Перед любыми работами — рычажок вниз.
1
Выключил автомат на эту линию
2
Проверил отсутствие напряжения — индикатором/прибором
3
Не поверил с первого раза — проверил ещё раз
4
Сфоткал, аккуратно разобрал — и только теперь крутишь
фото: Wikimedia · CC BY-SAГреется, чернеет, пахнет пластиком — это не «поправить пружинку», а заменить.
Искрит, пахнет пластиком, работает как маленький сварочник? Плохой контакт / перегруз / уставший механизм. Меняй.
Не уверен — не лезь. Лучше пять раз сходи от щитка до розетки и убедись на 100%, что фазы нет.
Ответ на вопрос выпуска
Твой автомат держится, даже когда перегруз
Перегруз всеми силами гонит стрелку в красное и пытается тебя отключить. Но пока стрелка дрожит у предела — автомат остаётся включённым. Жми «перегруз» — и смотри, как держится. ⏻
